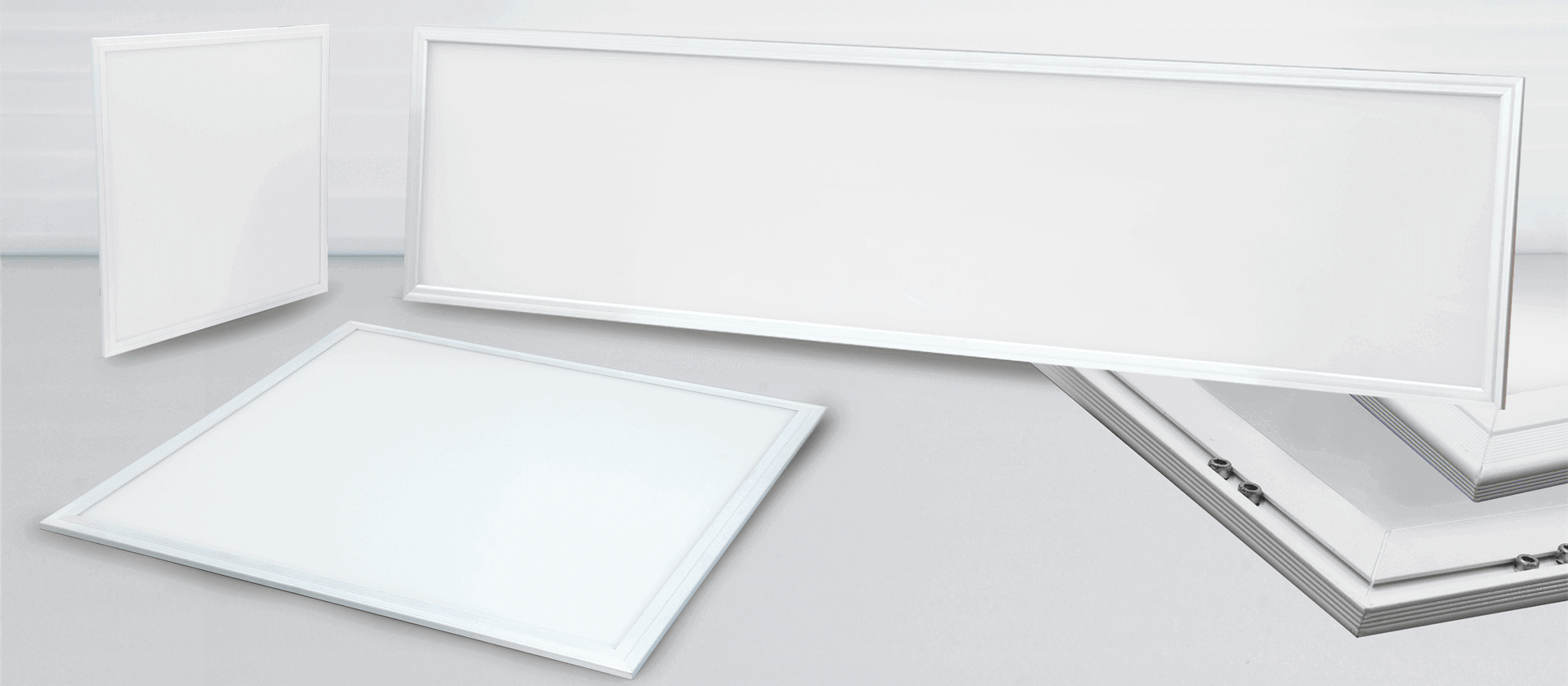

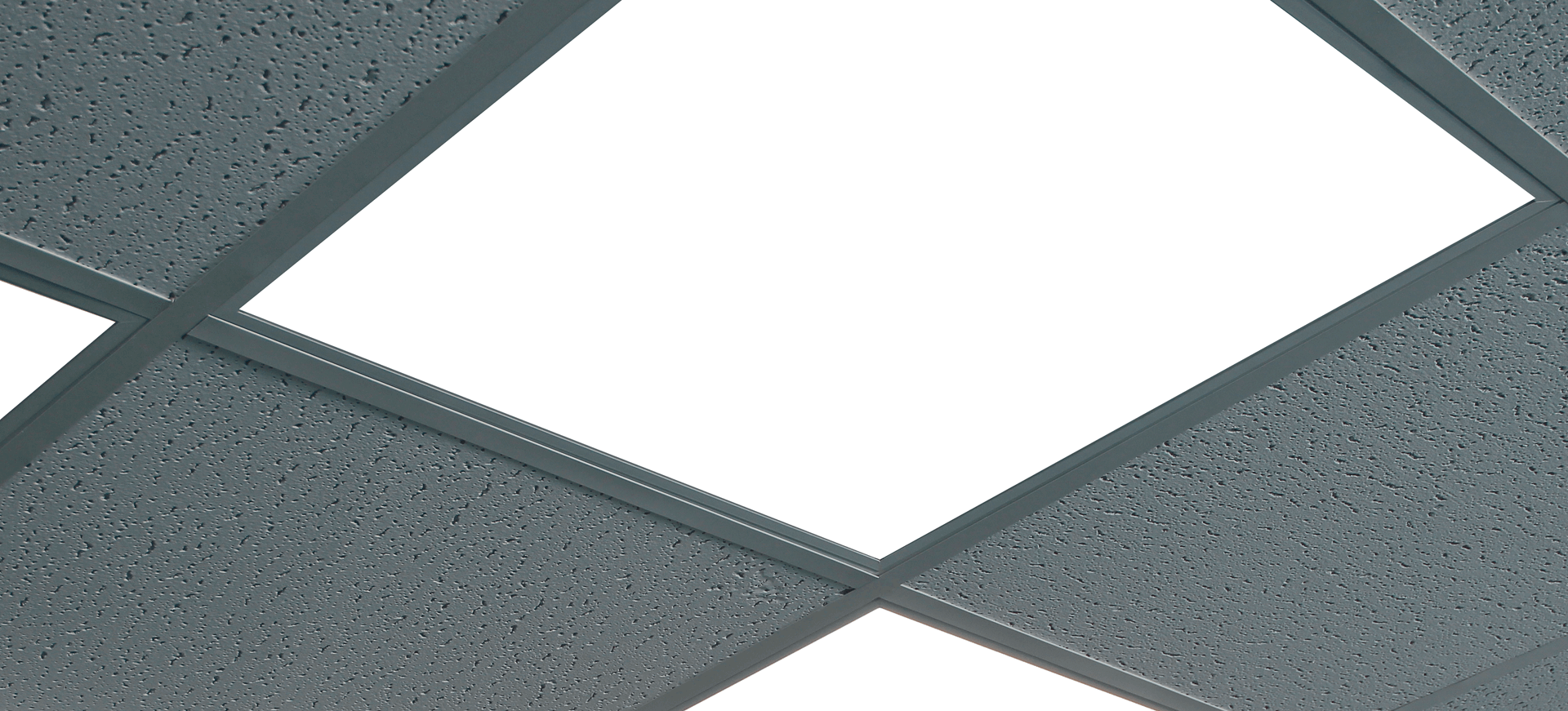

LED Panel

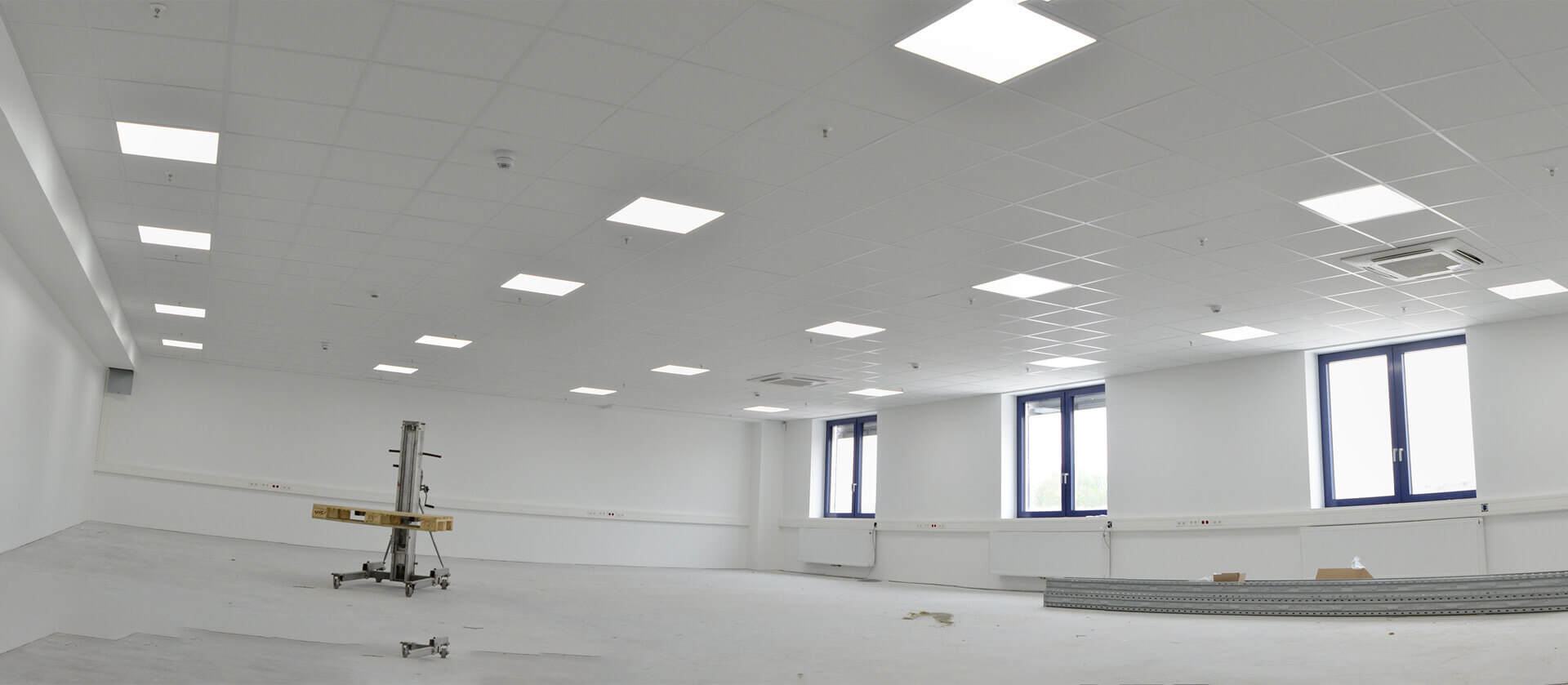

LED Panel Reichelt-Elektronik Büro

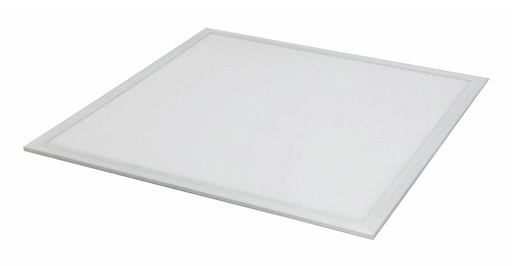

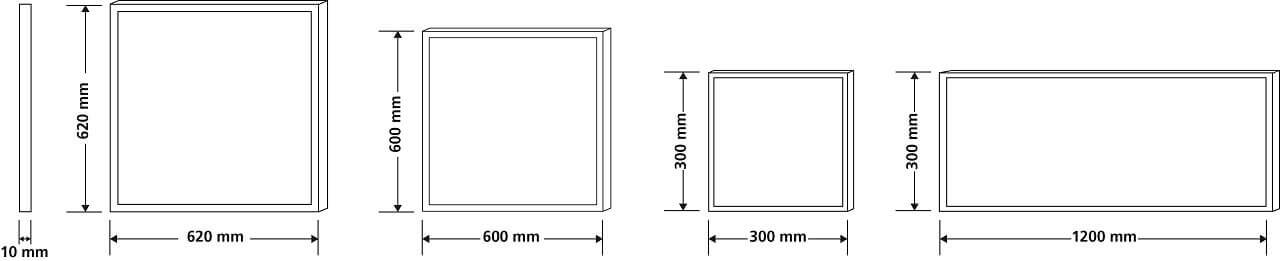

LED Panel G2
wahlweise per Fernbedienung dimmbar

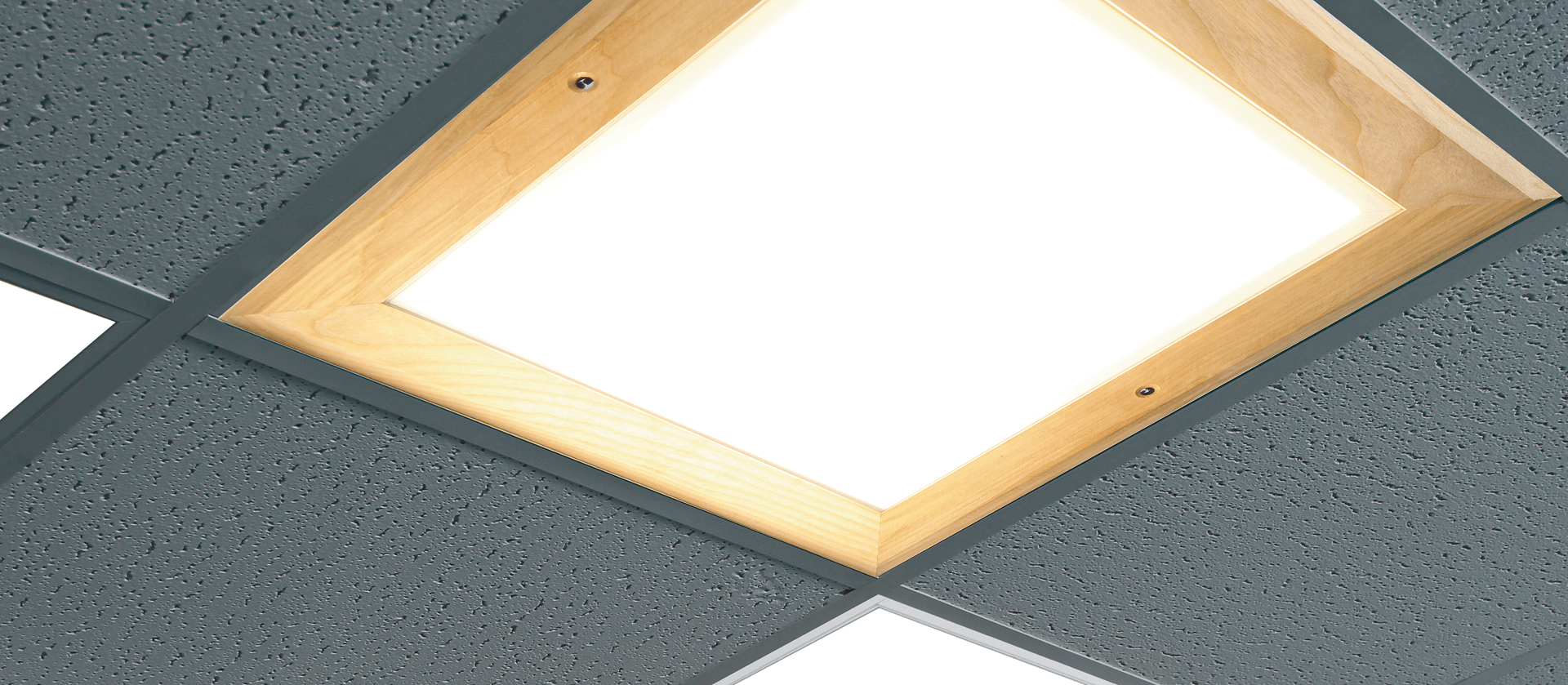

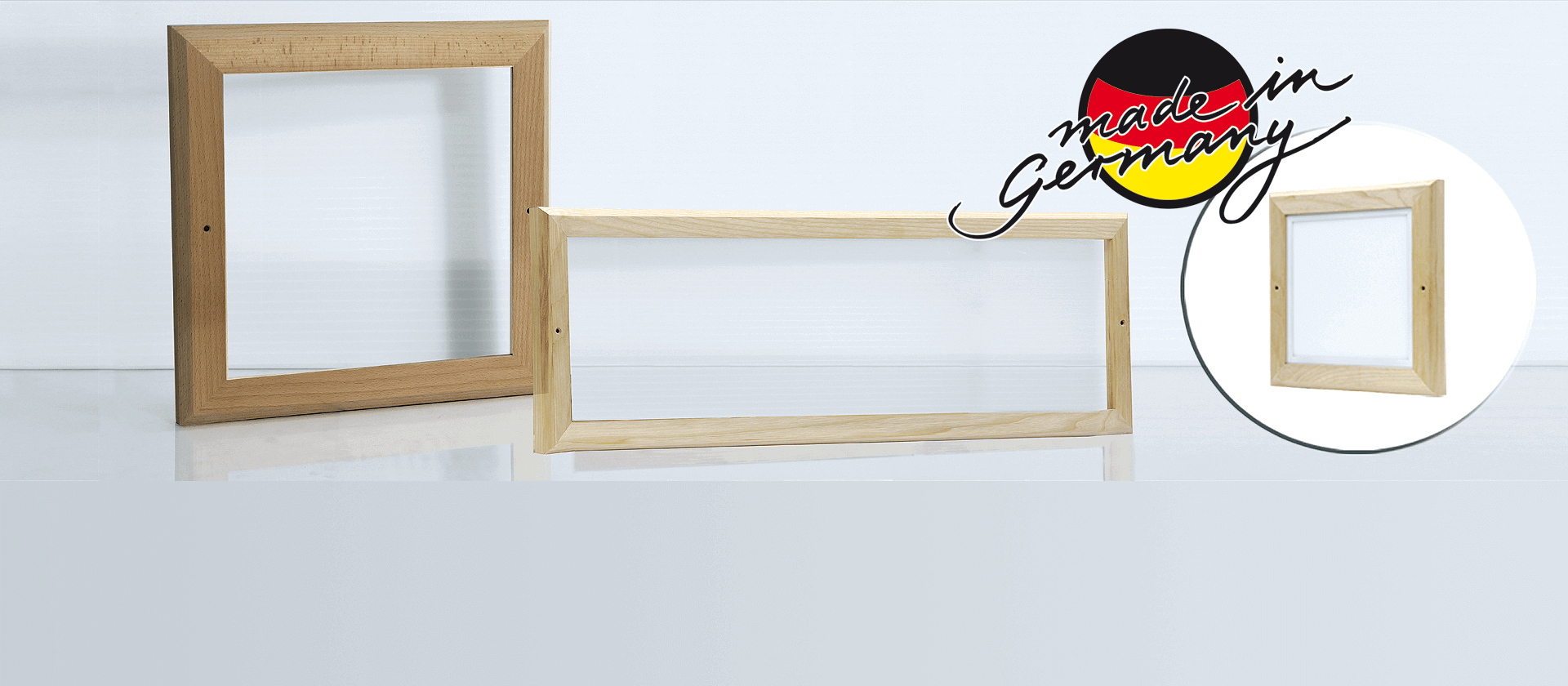

LED Holzrahmen für Panele

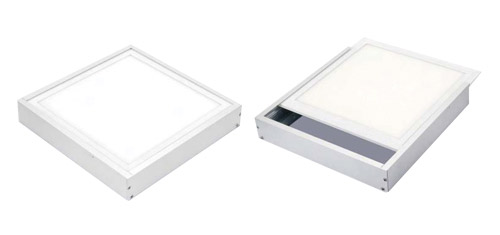

LED Alurahmen für Panels

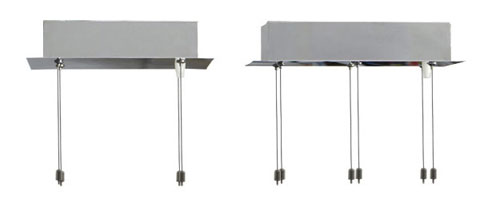

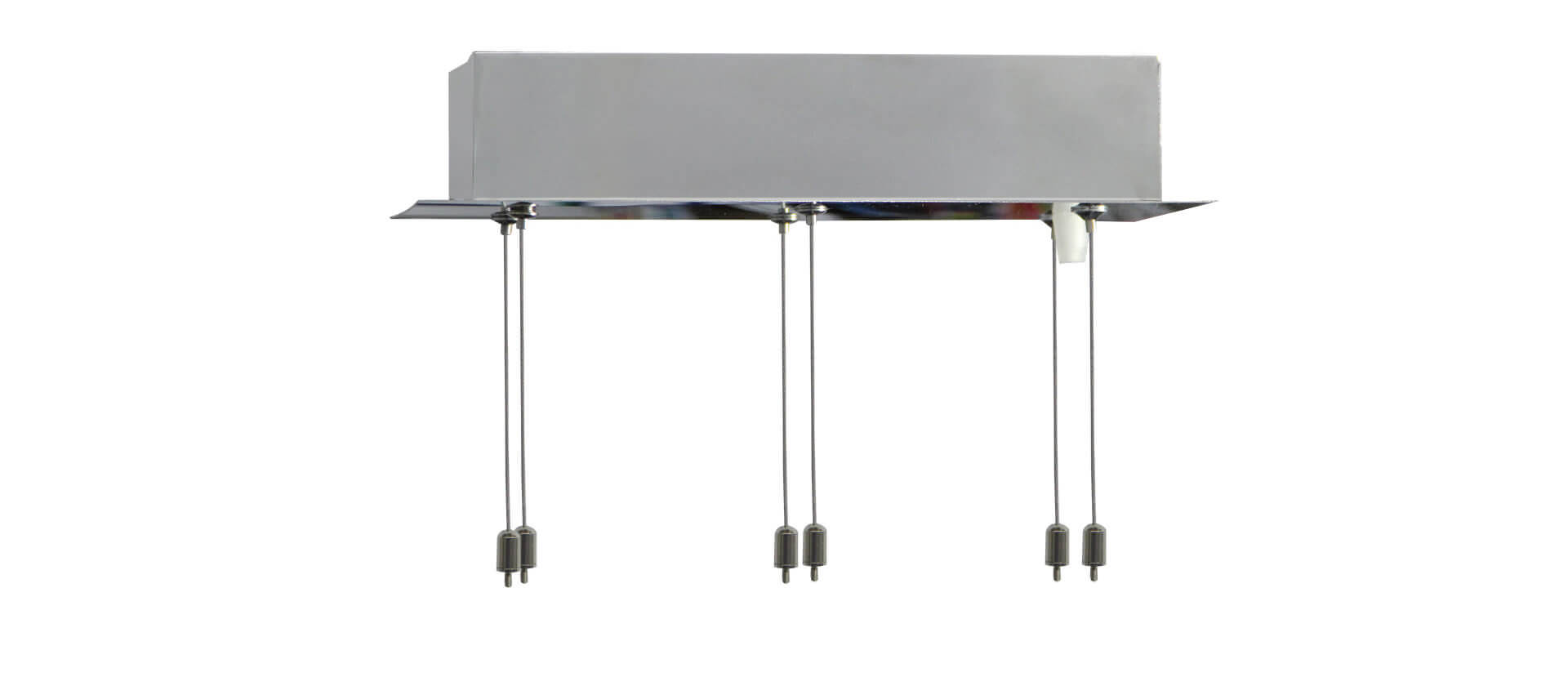

Seilabhängung für LED Panel

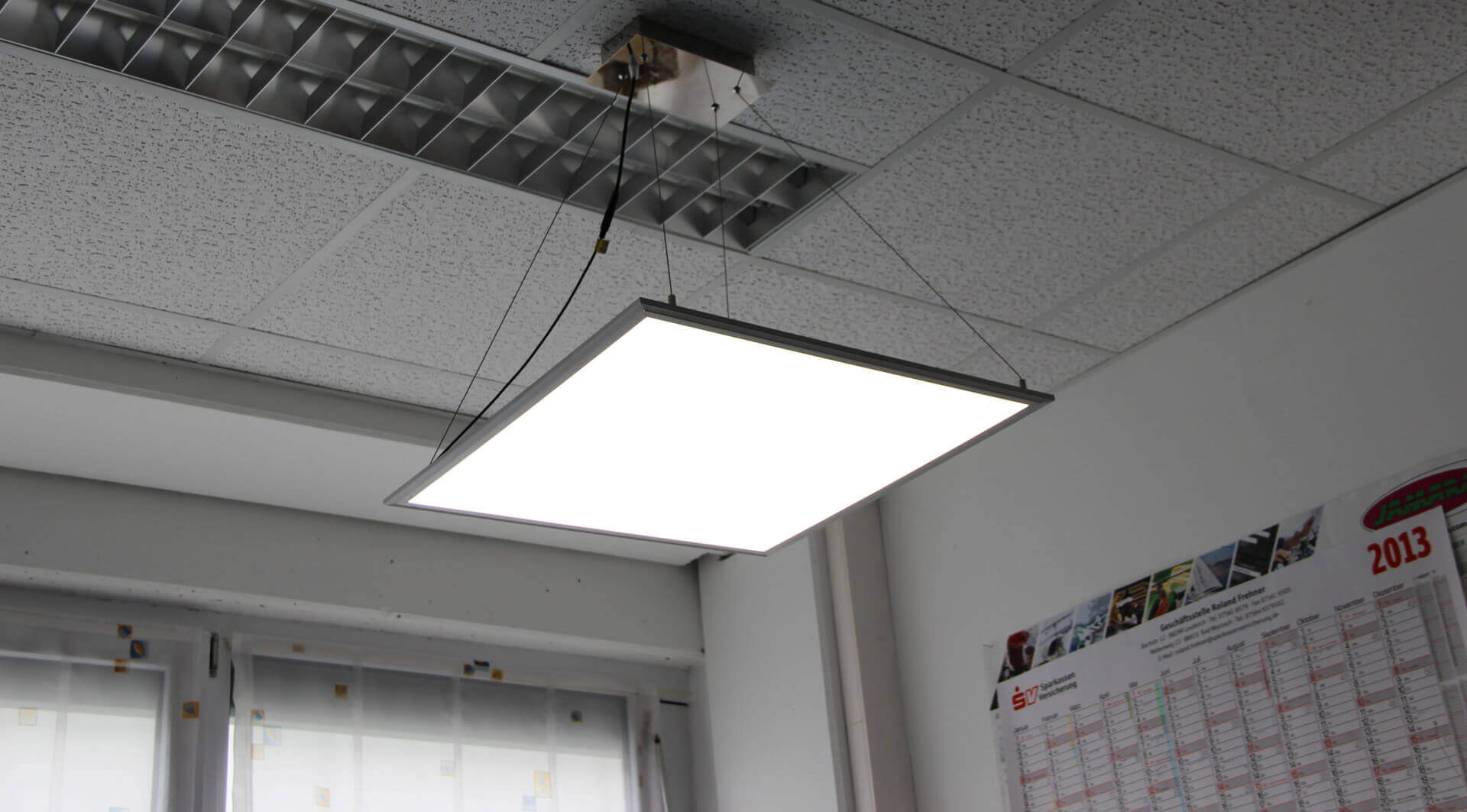

Seilabhängung für LED Panel Anwendungsbeispiel

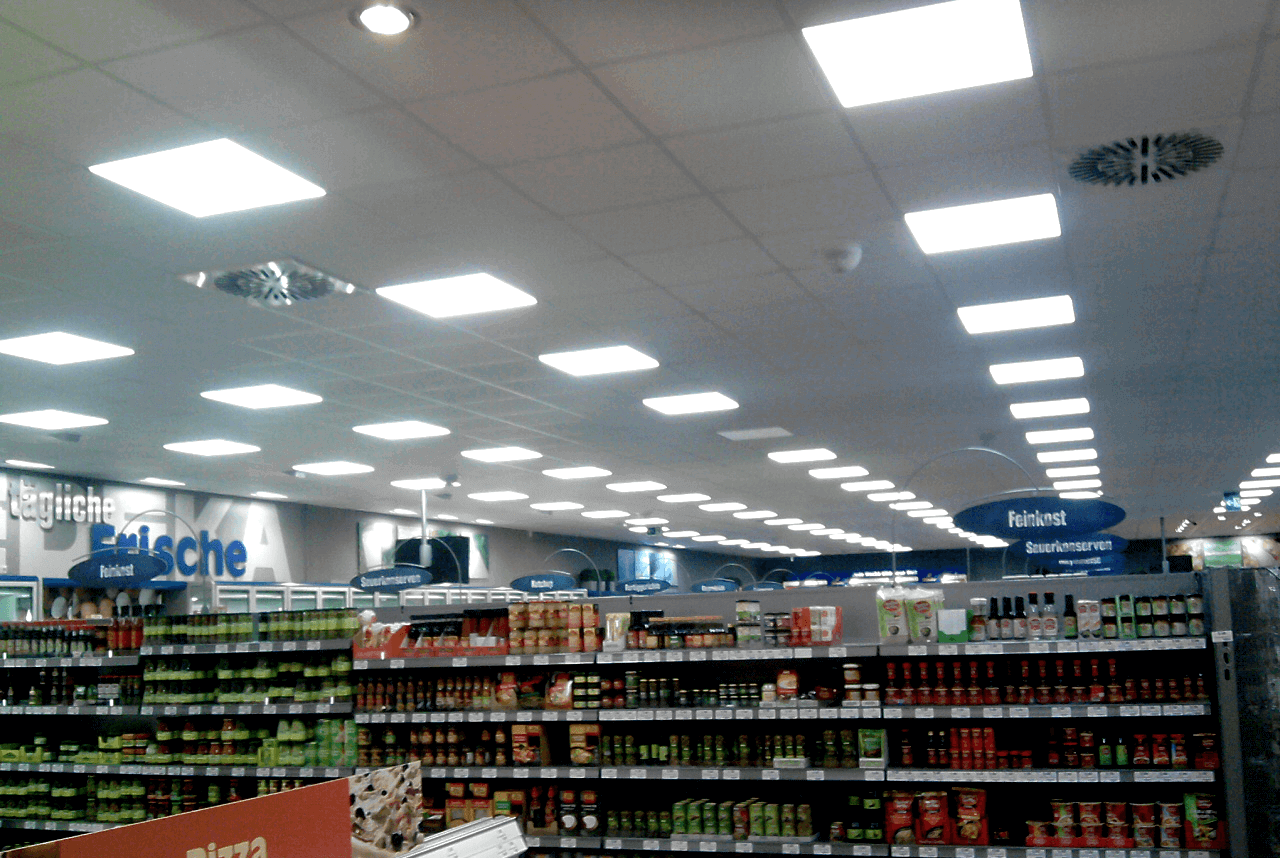

Mit freundlicher Genehmigung von Edeka Hofmann

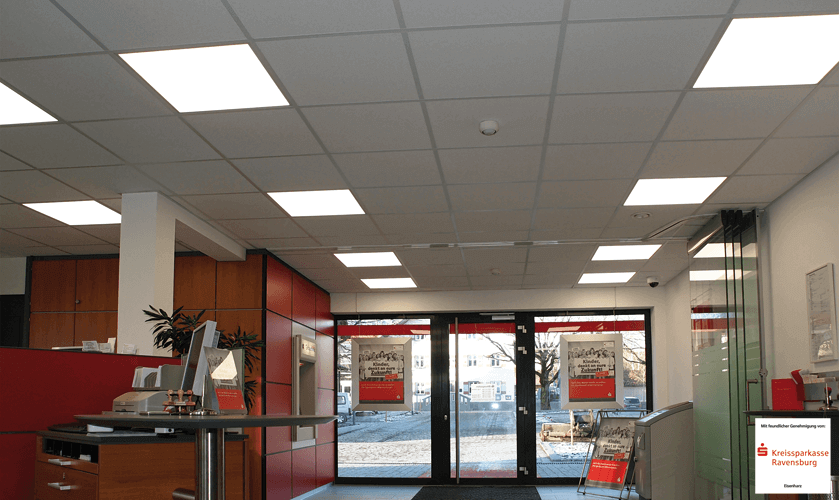

Mit freundlicher Genehmigung von KSK RV
Bis zu 80% Strom- und Wartungskostenersparnis Lange Lebensdauer Wartungsfrei bis zu 50.000 Betriebsstunden Hohe Schock- und Vibrationsbeständigkeit Minimale Wärmeabgabe keine UV-oder Infrarotstrahlen im Lichtspektrum enthalten Sofort nach dem Einschalten volle Leuchtkraft (Softstart < 0,5 Sekunden) Kein Flackern und Brummen Kein Stroboskopeffekt Solide und widerstandsfähige Ausführung Je nach Leuchtdauer schnell amortisiert Erzeugt ca. 60% weniger CO2-Ausstoß Leuchtet vergleichbar hell wie eine herkömmliche Leuchtstoffröhre problemlose Entsorgung

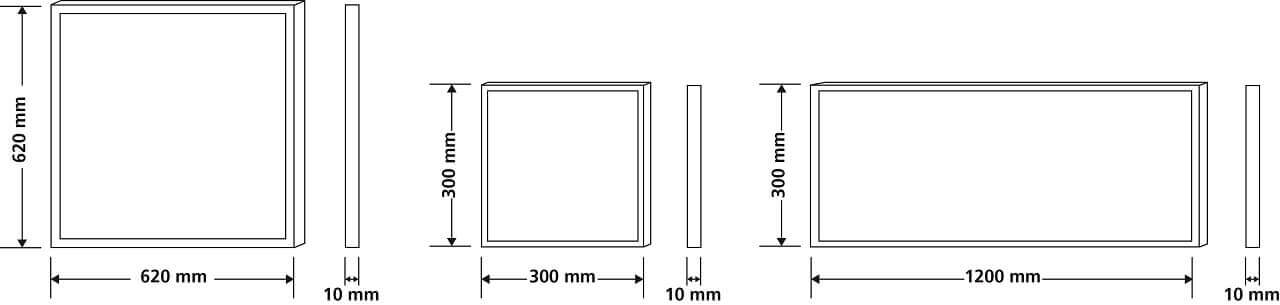

Wahlweise per Fernbedienung Dimmbar Lichtfarbe: warmweiß, neutralweiß oder tageslichtweiß Betriebsspannung: 230 Volt Abdeckung: diffus mit Innensechskantschrauben hochwertige Alluminiumverarbeitung Inklusive Netzteil| Bestellnr. | Spez. | CRI Faktor | Maße in mm | Gewicht in g | Lichtfarbe Kelvin | Betriebs- spannung Volt | Stromaufnahme | Abdeckung | Lichtstrom Lumen | Ersetzt Leuchtstoffröhre mit |
| 700404 | Incl.Netzteil | > 80 | 300x300 | 1100 | tageslichtweiß/6100K | 230V | 22 Watt | diffus | 1750 | 2x18 Watt |
| 700405 | neutralweiß/4100K | 1650 | ||||||||
| 700406 | warmweiß/3000K | 1540 | ||||||||
| 702400 | Incl.Netzteil | >80 | 600x600 | 3800 | tageslichtweiß|6100K | 230V | 44Watt | diffus | 3260 | 4x18Watt |
| 700400 | Incl.Netzteil | > 80 | 620x620 | 3800 | tageslichtweiß/6100K | 230V | 44 Watt | diffus | 3580 | 4x18 Watt |
| 700401 | neutralweiß/4100K | 3400 | ||||||||
| 700402 | warmweiß/3000K | 3250 | ||||||||
| 700407 | Incl.Netzteil | > 80 | 300x1200 | 3800 | tageslichtweiß/6100K | 230V | 72 Watt | diffus | 5692 | 4x36 Watt |
| 700408 | neutralweiß/4100K | 5414 | ||||||||
| 700409 | warmweiß/3000K | 5233 |
Gebrauchsanleitung

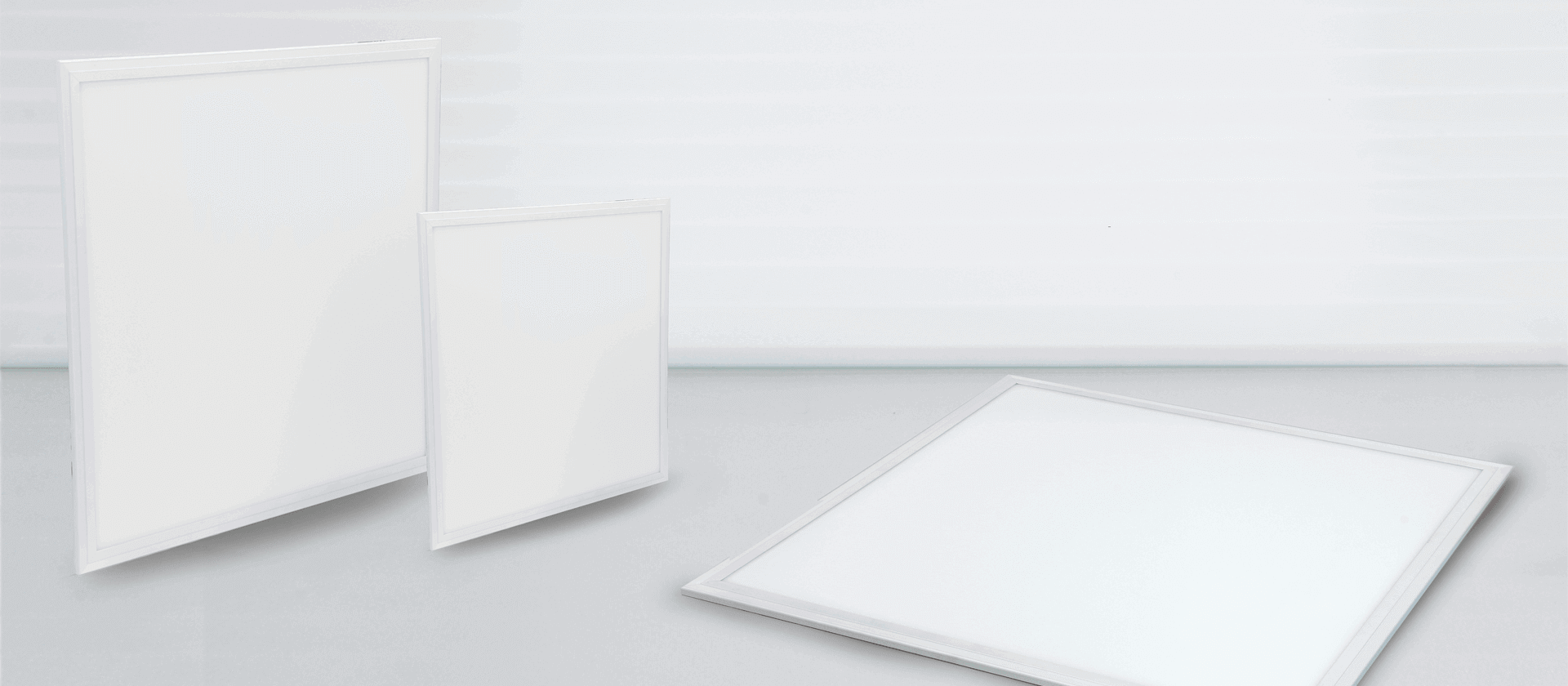

weniger Strom mehr Licht Lichtfarbe: neutralweiß oder tageslichtweiß Betriebsspannung: 230 Volt Abdeckung: diffus mit Innensechskantschrauben hochwertige Alluminiumverarbeitung Inklusive Netzteil| Bestellnr. | Spez. | CRI Faktor | Maße in mm | Gewicht in g | Lichtfarbe Kelvin | Betriebs- spannung Volt | Stromaufnahme | Abdeckung | Lichtstrom Lumen | Ersetzt Leuchtstoffröhre mit |
| 700436 | Incl.Netzteil | > 80 | 300x300 | 1100 | neutralweiß/4100K | 230V | 20 Watt | diffus | 1615 | 2x18 Watt |
| 700437 | tageslichtweiß/6100K | 1700 | ||||||||
| 700438 | 600x600 | 3500 | neutralweiß/4100K | 40 Watt | 3650 | 4x18 Watt | ||||
| 700439 | tageslichtweiß/6100K | 3818 | ||||||||
| 700440 | 620x620 | 3900 | neutralweiß/4100K | 40 Watt | 3700 | 4x18 Watt | ||||
| 700441 | tageslichtweiß/6100K | 3868 | ||||||||
| 700444 | warmweiß/3000K | 3515 | ||||||||
| 700442 | 300x1200 | 3500 | neutralweiß/4100K | 76 Watt | 6508 | 4x36 Watt | ||||
| 700443 | tageslichtweiß/6100K | 6850 |
Gebrauchsanleitung 700436-41
Gebrauchsanleitung 700442-43

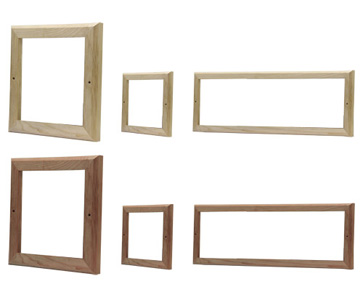

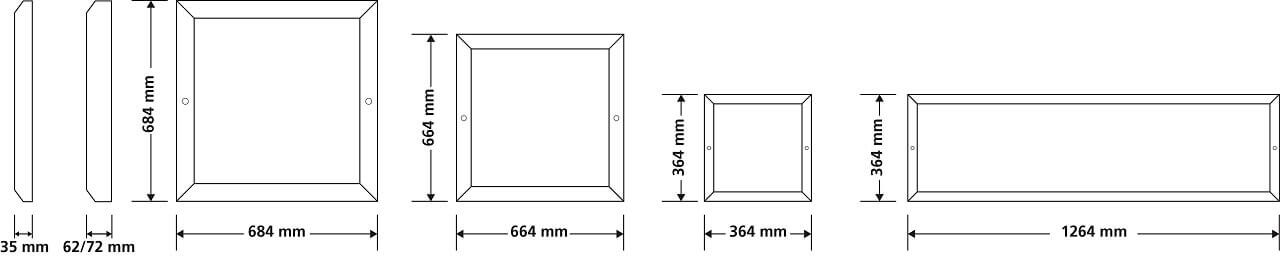

Farbe: Buche oder Fichte für LED Panels| Bestellnr. | Rahmenfarbe | Maße in mm | für LED Panels |
| 700370 / 700373 | Buche / Fichte | 364 x 364 x 35 | 300 x 300 mm |
| 700376 / 700377 | 664 x 664 x 35 | 600 x 600 mm | |
| 700371 / 700374 | 684 x 684 x 35 | 620 x 620 mm | |
| 700372 / 700375 | 1264 x 364 x 35 | 300 x 1200 mm | |
| 700335 / 700336 | Buche / Fichte | 364 x 364 x 62 | 300 x 300 mm |
| 700339 / 700340 | 664 x 664 x 62 | 600 x 600 mm | |
| 700341 / 700342 | 684 x 684 x 62 | 620 x 620 mm | |
| 700337 / 700338 | 1264 x 364 x 72 | 300 x 1200 mm |

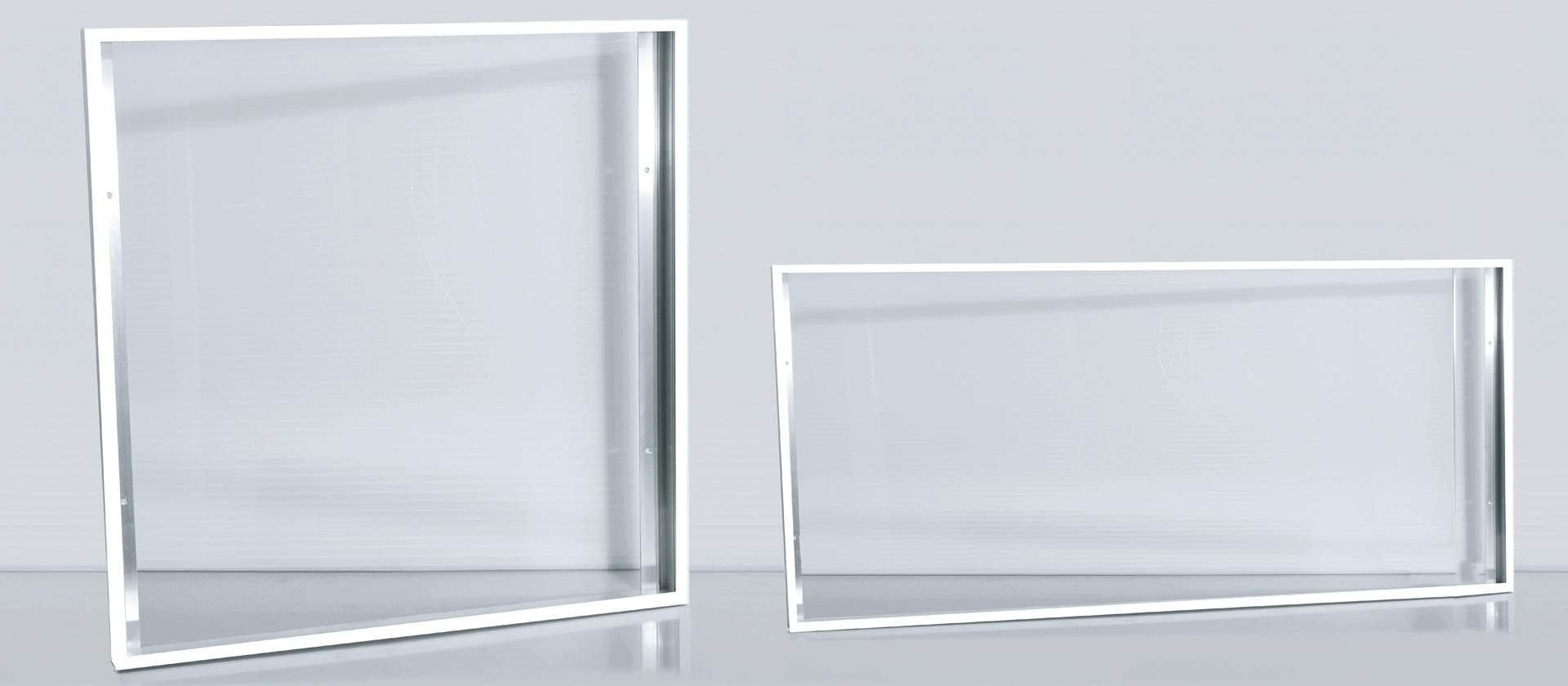

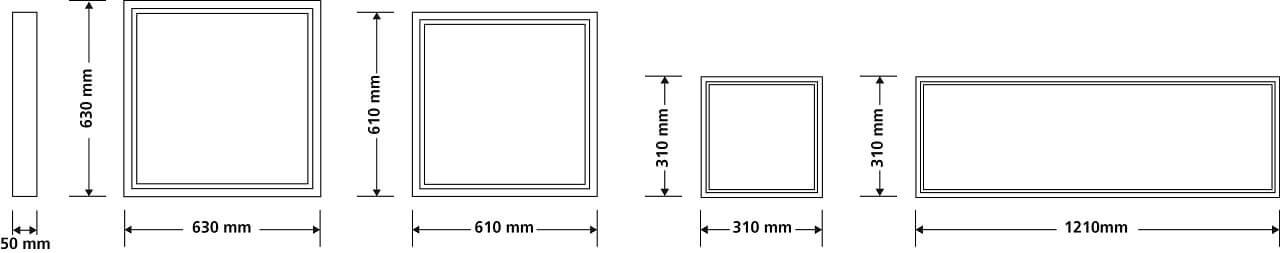

Rahmenfarbe: weiß für LED Panels für Aufputzmontage von LED Panels| Bestellnr. | Rahmenfarbe | Maße in mm | für LED Panels |
| 700361 | weiß | 310 x 310 x 50 | 300 x 300 mm |
| 700365 | weiß | 610 x 610 x 50 | 600 x 600 mm |
| 700363 | weiß | 630 x 630 x 50 | 620 x 620 mm |
| 700362 | weiß | 310 x 1210 x 50 | 300 x 1200 mm |

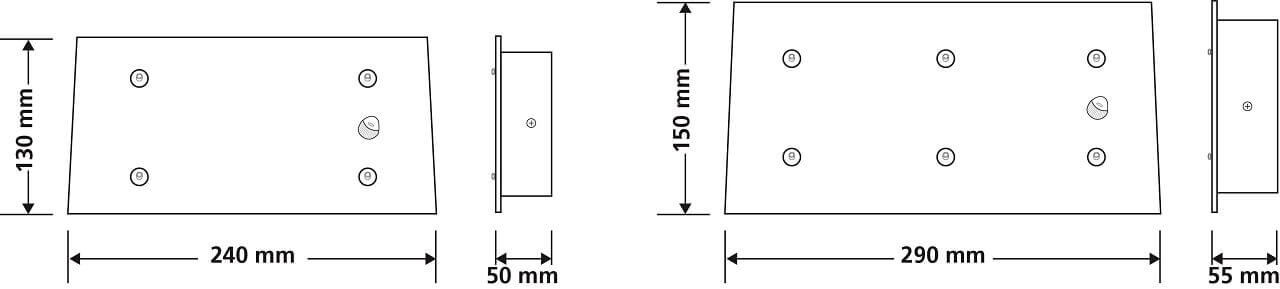

Maße in BxHxT mm: 240x130x50 / 290x150x55 Sufenlos höhenverstellbar von 0-1190mm Abhängung: 4er oder 6er| Bestellnr. | Abhängung | Maße in mm | Seillänge in mm | für LED Panels |
| 700396 | 4er | 240x130 | ~1190 | 300 x 300 mm, 600 x 600 mm, 620 x 620 mm |
| 700395 | 6er | 290x150 | ~1190 | 1200 x 300 mm |
| 700397 | 6er | 290x150 | ~1190 | G2 |
| 700398 | 4er | 240x130 | ~1190 | G2 |

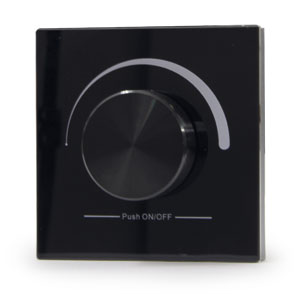

ArtNr. 701531 (weiß) / ArtNr. 701532 (schwarz) Wandcontroller-Dimmer für Panels und Strips Wandcontroller Dimmer Prof. schwarz (Inkl.
Unterputz- + Aufputzdose) Abmessungen: ~86x86x31mm inkl. 3V 10mA CR 2032
ArtNr. 701533 (schwarz) Funksender für Panels und Strips LED Tischcontroller Dimmer Prof. schwarz Abmessungen: ~66x102x68mm inkl. 3V 10mA CR 2025

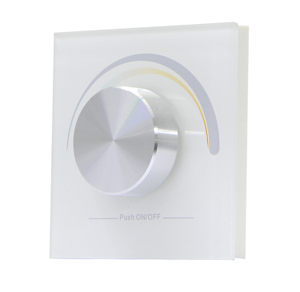

ArtNr. 701523 Funksender für Panels LED Prof. Wandcontroller FTW RF Abmessungen: ~86x86x31mm inkl. 3V 10mA CR 2032

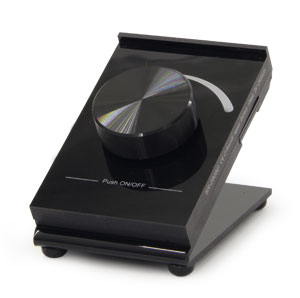

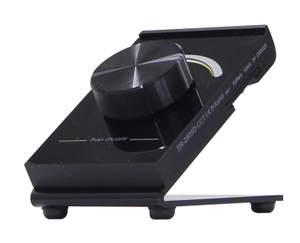

ArtNr. 701522 Funksender für Panels LED Prof. Tischcontroller FTW RF schwarz Abmessungen: ~66x102x68mm inkl. 3V 10mA CR 2025

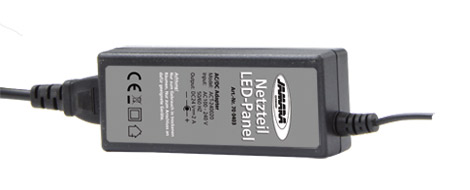

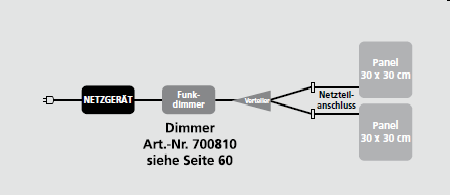

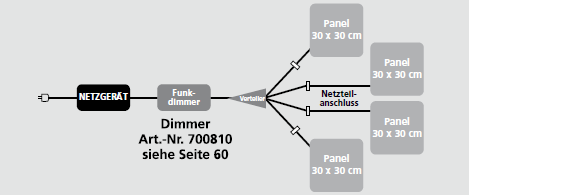

24V, 96Watt z.B. für Panel 1200 x 300 mm 24V, 48Watt z.B. für Panel 620 x 620 mm oder 300 x 300 mm (siehe Bild rechts) Verbindung auch mit einem Dimmer möglich mit oder ohne Schutzkontaktstecker
| Bestellnr. | Bezeichnung | Beschreibung | Anschlussmöglichkeiten |
| 700465 | Netzgerät für LED Panel | 24 V, 96W z.B. für Panel 1200 x 300 mm, Art.-Nr. 700407/08/09 | 1 x Panel 1200 x 300 mm parallel schaltbar 2 x Panel 620 x 620 mm parallel schaltbar 4 x Panel 300 x 300 mm parallel schaltbar mit Schutzkontaktstecker |
| 700916 | Netzgerät für LED Panel | 24 V, 96W z.B. für Panel 1200 x 300 mm, Art.-Nr. 700407/08/09 | 1 x Panel 1200 x 300 mm parallel schaltbar 2 x Panel 620 x 620 mm parallel schaltbar 4 x Panel 300 x 300 mm parallel schaltbar ohne Schutzkontaktstecker |
| Bestellnr. | Bezeichnung | Beschreibung | Anschlussmöglichkeiten |
| 700403 | Netzgerät für LED Panel | 24 V, 48 W
z. B. für Panel 620 x 620 mm, Art.-Nr. 700400/01/02 300 x 300 mm, Art.-Nr. 700404/05/06 | 1 x Panel 620 x 620 mm parallel schaltbar 2 x Panel 300 x 300 mm parallel schaltbar mit Schutzkontaktstecker |
| 700915 | Netzgerät für LED Panel | 24 V, 48 W
z. B. für Panel 620 x 620 mm, Art.-Nr. 700400/01/02 300 x 300 mm, Art.-Nr. 700404/05/06 | 1 x Panel 620 x 620 mm parallel schaltbar 2 x Panel 300 x 300 mm parallel schaltbar ohne Schutzkontaktstecker |

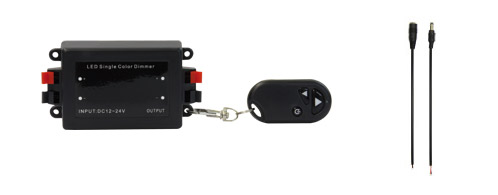

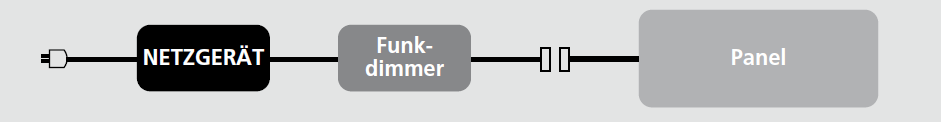

12 - 24 V DC max. 190 W Dimmset mit Fernbedienung Stufenlose Helligkeitsverstellung
| Bestellnr. | Bezeichnung | Beschreibung |
| 700810 | LED-Funkdimmer für Panels | 12 - 24 V DC max. 190 W |
